premier cablage, petite questions !  Empty premier cablage, petite questions !

le Mar 10 Mai 2016, 21:31
Bonjour à tous,

Je suis débutant dans la sonorisation, et jusqu'ici j'ai travaillé qu'avec des systemes auto-amplifier et la je me retrouve face a une question surrement banale, mais qi me bloque.

je vais sonoriser un petit concert et on va me preter un systeme nexo alpha-e, ce qui est deja gros pour moi, mais bon faut bien commencer un jour^^

il y a donc deux têtes avec ampli + deux sub avec ampli camco vortex 6 et un proc nexo Nx 242, la question est comment brancher tous ça ? j'ai deja cabler des systemes mais il y avais qu'un seul ampli pour tout, donc comment cabler depuis la console avec deux amli differents ?

pour moi se serais: sortie de la console L-R en xlr > IN de l'ampli des deux têtes > OUT de l'ampli en speakon > enceintes L-R .... et les sub dans tous ça ? ...
jojolareunion
Donateur
Partage : 699
Voir le profil de l'utilisateur

premier cablage, petite questions !  Empty Re: premier cablage, petite questions !

le Mar 10 Mai 2016, 22:38
hello,
tu verras dans le lien que je te mets que l'ampli a 2 entrées et 4 sorties donc ton schéma et bon mais il y a 2 sorties pour les tetes et 2 sorties pour les subs, il va te falloir par contre trouver les bons presets dans l'ampli pour assigner les  bonnes sorties aux bonnes enceintes
pour ça je t'invite à telecharger la notice et à chercher dedans quelle est la bonne config
le lien : ici
sinon, je pense qu'on fait tous la même chose quand on doit utiliser une machine qu'on ne connait pas : on lit la notice (que tu trouveras ici )
bon courage
sebcormo
Modérateur
Modérateur
Partage : 1120
Voir le profil de l'utilisateur

premier cablage, petite questions !  Empty Re: premier cablage, petite questions !

le Mer 11 Mai 2016, 09:01
le NX242 est un proc , pas un ampli...

vérifie bien le preset . Normalement tu dois avoir une barre de patch sur ton rack d'ampli, tu sors en speakon 8 vers une tête, ensuite tu link la tête et le Sub en speakon 4. Tu fais la même chose de l'autre coté.

page 5 du manuel ( http://nexo-sa.com/attachments/categories/7/nexo_alpha_alphae_user_manual_francais_v10.pdf ) tu as le schéma de cablage
et page 36 les différents diagramme de connexion (suivant les configues...)
jojolareunion
Donateur
Partage : 699
Voir le profil de l'utilisateur

premier cablage, petite questions !  Empty Re: premier cablage, petite questions !

le Mer 11 Mai 2016, 09:05
oups !!
j'avais en tête le nxamp, j'ai un peu mélangé les deux (j'avais pourtant pas bu l'apéro)...
sebcormo
Modérateur
Modérateur
Partage : 1120
Voir le profil de l'utilisateur

premier cablage, petite questions !  Empty Re: premier cablage, petite questions !

le Mer 11 Mai 2016, 13:18
m'en suis douté premier cablage, petite questions !  52754
jojolareunion
Donateur
Partage : 699
Voir le profil de l'utilisateur

premier cablage, petite questions !  Empty Re: premier cablage, petite questions !

le Mer 11 Mai 2016, 13:34
premier cablage, petite questions !  867587
avatar
Ingénieux de passage
Ingénieux de passage
Partage : -1
Voir le profil de l'utilisateur

premier cablage, petite questions !  Empty Re: premier cablage, petite questions !

le Mer 11 Mai 2016, 22:10
merci pour vos reponses j'ai regardé la doc ça elaircis un peu les choses Smile
mais du coup la config que j'avais en tête n'est pas indiqué sur les shémas, est ce que je peu utiliser les deux amplis différents et donc deux proc nx242 racker dans deux flight séparés ( têtes et sub ) en sortant juste avec deux XLR de la console ? mettre les deux amplis en cascade ?

sortie console > IN ampli tete OUT > IN ampli sub
sebcormo
Modérateur
Modérateur
Partage : 1120
Voir le profil de l'utilisateur

premier cablage, petite questions !  Empty Re: premier cablage, petite questions !

le Jeu 12 Mai 2016, 09:06
attention tu mélanges un peu tout...

le processeur est un 2 entrées / 4 sorties , c'est lui qui va faire le crossover entre les basse et les tetes.

donc tu sors ton L/R de ta console, tu attaques le proc dans ces 2 entrées, ensuite, (à confirmer l'ordre) tu auras le L Basse en sortie 1 , le L aigu en sortie 2, le R basse en sortie 3 et le R Aigu en sortie 4. Chaque sortie de ce proc est à envoyer dans un canal d'ampli qui amplifira donc chaques voies.

Si la boite à qui tu loues ce système est serieurse, le rack sera déjà monté et configuré

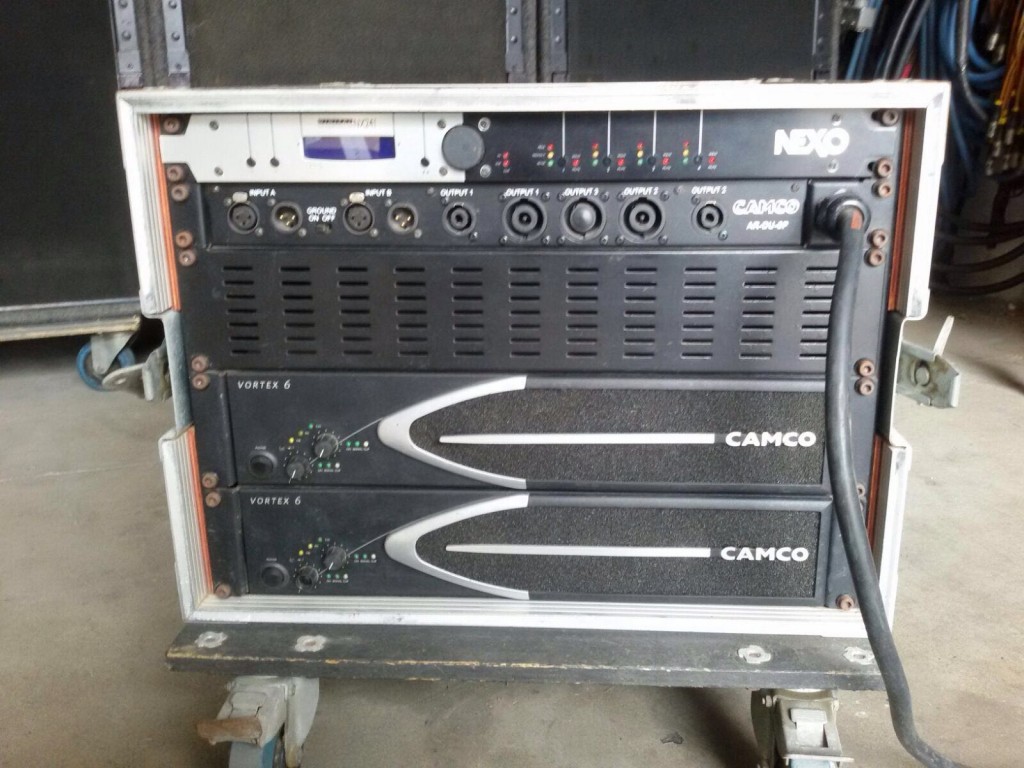

cela reseemblera à ça

premier cablage, petite questions !  1622143

tu as les entréesà gauche (avec des link si besoin) et tu as tes sorties en speakon 8 (tu sais ce que c'est ? C'est 2 fois plus gros qu'un speakon 4. le output 1 vers la tete de l'alpha gauche, et de la tete tu link en speakon 4 le basse. Ensuite le output 2 vers la tete de l'alpha droite et tu link avec le basse en speakon 4

est ce plus clair ?
