adapter micro sennheiser MKE40ew sur emetteur UR1m

le Ven 20 Fév 2015, 09:56
salut les ingenieux,

j'aimerais réutiliser des vieux micros Sennheiser MKE40ew, à l'origine vendus pour des emetteurs Sennheiser Sk300 ew300 1ere generation en mini-jack, sur des emetteurs Shure UR1M, en mini XLR 4 points.

je lis et relis les fiches techniques du micro et des deux emetteurs, et je ne trouve pas la solution du brochage.
en démontant le micro, il y a bien trois cables, donc sans doute une alimentation venant de l'emetteur....

quelqu'un une idée?
si shure, ni sennheiser ne me repondent...
et aucun adaptateur "officiel"!

merci,
Mathieu
avatar
Co Adminateur
Partage : 3760
Voir le profil de l'utilisateur

Re: adapter micro sennheiser MKE40ew sur emetteur UR1m

le Ven 20 Fév 2015, 10:04
Salut,
Tu pourrais nous communiquer les brochages des deux tels qu'indiqués dans les fiches tech ?

_________________
"Caminantes, no hay caminos, hay que caminar" (Luigi Nono)
"Working the room, keeping people happy and relaxed is half of mixing successfully" (Mixerman)
George Massenberg said, "Get a clue. There's a reason mixing seems simple: it is simple . . . Learn how to do something useful; learn how to write. Learn how to do electronic CAD, and give me a call"
avatar
Modérateur
Modérateur
Partage : 1212
Voir le profil de l'utilisateur

Re: adapter micro sennheiser MKE40ew sur emetteur UR1m

le Ven 20 Fév 2015, 10:20
chez Shure :
le blindage est sur le pin 1 ; l'alime phantome sur le pin2 (4 à 5V en référence au pin1); le signal  est sur le pin 3 (donc également en référence au pin 1)
sur les TA4 les pin 3 et 4 sont ponté (et les anciens SM91 et SM98 n'ont que 3 pin)

chez Sennheiser le signal chaud est sur le tip (avec l'alime) et le blindage (et référence) est sur le sleve; il me semble que le ring est utilisé pour le niveau "line" (donc sans alime)
sur les anciens  lemo  je ne sais pas

soit dit en passant quand tu tapes "sennheiser mini jack wiring" dans le Gogolle tu as deux tonnes d'infos !!
et pour Shure les diagrammes de connexions sont dans les fiches tech et manuals des micros etc

Edit après coup : j'ai même osé de mettre "sennheiser mini jack wiring shure ta4" dans le Gogolle et il m'a répondu presto également sur cette requette-là

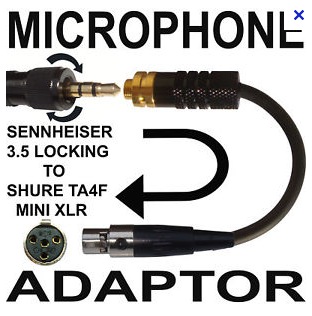

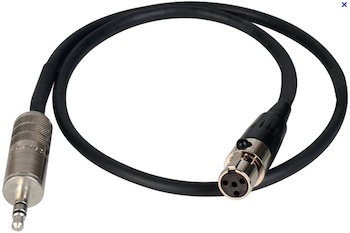

et quand on n'a pas envie de bricoler ces adaptateur peuvent aussi s'acheter tout fait (on en trouve sur le net pour une vingtaine d'euros, comme par exemple chez Micronic
mais peut-être aussi dans certains magasins spécialisé...)
Ingénieux de passage
Ingénieux de passage
Partage : 2
Voir le profil de l'utilisateur

Re: adapter micro sennheiser MKE40ew sur emetteur UR1m

le Ven 20 Fév 2015, 10:53
ok,
donc le MKE40ew étant un micro à condensateur à polarisation permanente, et non à electret,
je dois relier le tip à la pin 3 du shure, et le sleeve à la pin 1 du shure? c'est tout?
ou faudrat-il relier pin 3 & 4 de l'emetteur Shure?

et pourquoi donc qu'il y a trois fils sur mon micro MKE40ew?

Mathieu
Fichiers joints
UR1m.pdf Vous n'avez pas la permission de télécharger les fichiers joints.(615 Ko) Téléchargé 2 fois
Ingénieux de passage
Ingénieux de passage
Partage : 2
Voir le profil de l'utilisateur

Re: adapter micro sennheiser MKE40ew sur emetteur UR1m

le Ven 20 Fév 2015, 11:02
ziggy a écrit:chez Shure :
le blindage est sur le pin 1 ; l'alime phantome sur le pin2 (4 à 5V en référence au pin1); le signal  est sur le pin 3 (donc également en référence au pin 1)
sur les TA4 les pin 3 et 4 sont ponté (et les anciens SM91 et SM98 n'ont que 3 pin)

chez Sennheiser le signal chaud est sur le tip (avec l'alime) et le blindage (et référence) est sur le sleve; il me semble que le ring est utilisé pour le niveau "line" (donc sans alime)
sur les anciens  lemo  je ne sais pas

soit dit en passant quand tu tapes "sennheiser mini jack wiring" dans le Gogolle tu as deux tonnes d'infos !!
et pour Shure les diagrammes de connexions sont dans les fiches tech et manuals des micros etc

Edit après coup : j'ai même osé de mettre "sennheiser mini jack wiring shure ta4" dans le Gogolle et il m'a répondu presto également sur cette requette-là

et quand on n'a pas envie de bricoler ces adaptateur peuvent aussi s'acheter tout fait (on en trouve sur le net pour une vingtaine d'euros, comme par exemple chez Micronic
mais peut-être aussi dans certains magasins spécialisé...)

oui, j'ai les caracteristique de brochage de l'emetteur shure, mais pas celui du micro.
j'ai aussi essoré google, mais les infos trouvées ne me donnent pas de reponses, ou alors je ne sais pas les interpreter correctement.

par contre, ton lien vers micronic, merci, nickel.
je ne le connaissais pas, et c'est pour l'instant le seul qui me propose ce que je cherche.

Mathieu
avatar
Modérateur
Modérateur
Partage : 1212
Voir le profil de l'utilisateur

Re: adapter micro sennheiser MKE40ew sur emetteur UR1m

le Ven 20 Fév 2015, 11:18
pour les adaptateurs on en trouve sur Ebay aussi

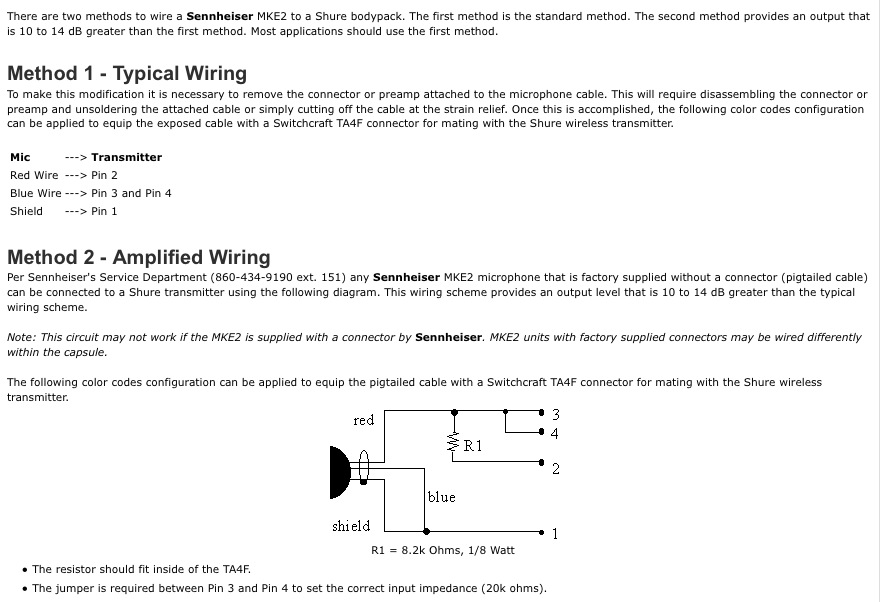

enfin pour le "fait maison" et ta question des trois fils, il y a toutes les réponses sur tes questions sur le site de Shure; vas sur la page de support et les FAQs : www.shure.com/faq et tape Sennheiser dans la recherche.... tu devrais trouver ton bonheur

Ingénieux de passage
Ingénieux de passage
Partage : 2
Voir le profil de l'utilisateur

Re: adapter micro sennheiser MKE40ew sur emetteur UR1m

le Ven 20 Fév 2015, 11:37
ok, mea culpa, je n'ai pas poussé mes recherches assez loin....

merci,
Mathieu
avatar
Co Adminateur
Partage : 3760
Voir le profil de l'utilisateur

Re: adapter micro sennheiser MKE40ew sur emetteur UR1m

le Ven 20 Fév 2015, 11:57
Bravo Ziggy !
